Vakuum-Röhrenkollektoren

Vakuum-Röhrenkollektoren von Sunex

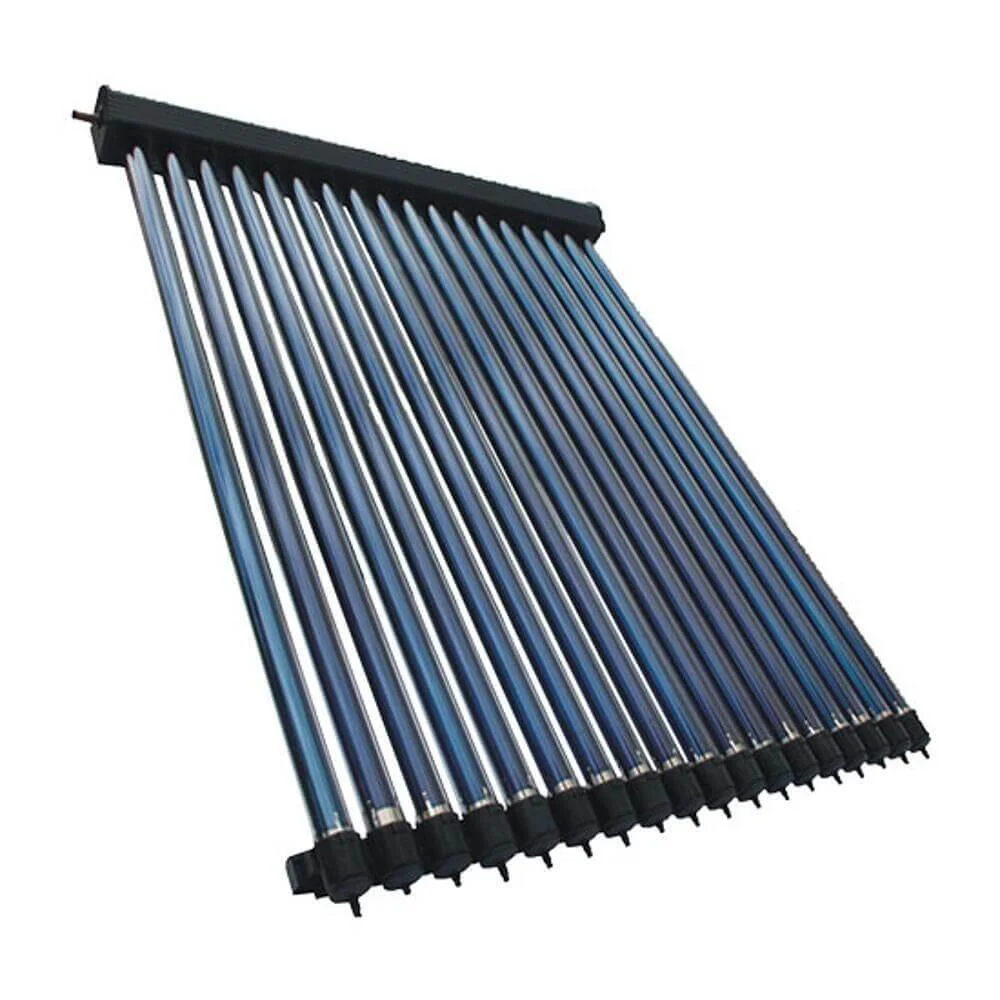

Der Röhrenkollektor Typ HP 22/30 vom Hersteller Sunex wird in der sogenannten HEAT PIPE Technologie produziert und besteht aus Borosilikat-Silizium Glas

Das Glas besitzt eine Dicke von nur 2 mm und hat einen niedrigen Eisenoxidgehalt. Durch die Herstellung wird eine hohe Betriebssicherheit für die Heizungsunterstützung gewährleistet. Dies zeichnet sich auch unter anderem durch die Mineralwolle und dem schwarzen Alu-Gehäuse des Sammelrohrs aus, welche einen maximalen Schutz gegen Witterungsbedingungen bietet. Das aus Kupfer bestehende Rohrsystem gewährleistet eine maximale Energiegewinnung und die Konstruktion eine maximale Lebensdauer. Durch die Heat Pipe Technologie lassen sich Glasröhren auch ohne Entleerung der Anlage unkompliziert austauschen.



Röhrenkollektor HP 22

• Anschluss eines Spiegels möglich, der die Effizienz bei bewölkten Tage erhöht
• Schnelle und unkomplizierte Installation
• Heat Pipe Technologie
• Aus Borosilikat-Silizium Glas gefertigt
• Volumen: 1,26 Liter

Röhrenkollektor HP 30

• Optional Anschluss eines Spiegels für höhere Effizienz an bewölkten Tagen möglich
• Durch Heat Pipe Technologie einfacher Austausch von Glasröhren möglich
• Alu-Gehäuse für maximalen Schutz gegen Witterungsbedingungen
• Aus Borosilikat-Silizium Glas gefertigt
• Volumen: 1,85 Liter

Technische Daten: Vakuum-Röhrenkollektoren von Sunex

	HP22	HP30
Anzahl der Vakuumröhren	22	30
Durchmesser Vakuumrohr	58 mm	58 mm
Wandstärke	2 mm	2 mm
Gesamtfläche	3,61 m2	4,89 m2
Aperturfläche	2,70 m2	3,68 m2
H x B x T	199 / 192 / 18,2 cm	199 / 245,5 / 18,2 cm
Anschlussrohre Durchmesser	22 mm	22 mm
Optischer Wirkungsgrad Absorber /Apertur	93,7 / 58,2 %	93,7 / 58,2 %
Verluste a 1 Absorber / Apertur	2,69 / 1,67 kW/m2xK	2,69 / 1,67 W/m2xK
Verluste a 2 Absorber / Apertur	0,01 / 0,006 W/m2xK2	0,01 / 0,006 W/m2xK2
Absorption Faktor	> 0,94	> 0,94
Emission Faktor	< 0,8	< 0,8
Gewicht	82 kg	105,4 kg
Zulässige Kollektor Neigung	15 - 50°	15 - 50 °
Kollektor Höhe	0,18 mm	0,18 mm
Kollektor Gewicht	82 kg	105,4 kg
Tragkonstruktion	Aluminium / Edelstahl	Aluminium / Edelstahl
Absorbermaterial	Kupfer	Kupfer
Absorberdicke	1,5 mm	1,5 mm
Selektive Schicht	Hochselektive	Hochselektive
Wärmeträger	Flüssigkeit für Vakuumkollektoren	Flüssigkeit für Vakuumkollektoren
Anzahl der Anschlüsse	2	2
Verbindungssstücke	Ø22	Ø22
Isoliermaterial	Mineralwolle	Mineralwolle
Gehäuse-/Isolierdicke	35 mm	35 mm
Max Betriebsdruck	6 bar	6 bar
Einreihige Verbindung	bis zu 4 Kollektoren	bis zu 4 Kollektoren
Geeignet für:	Dach, Terrasse, Fundament, Wand	Dach, Terrasse, Fundament, Wand
Einhaltung der Norm:	EN 12975	EN 12975



Download

• Produktdatenblatt
