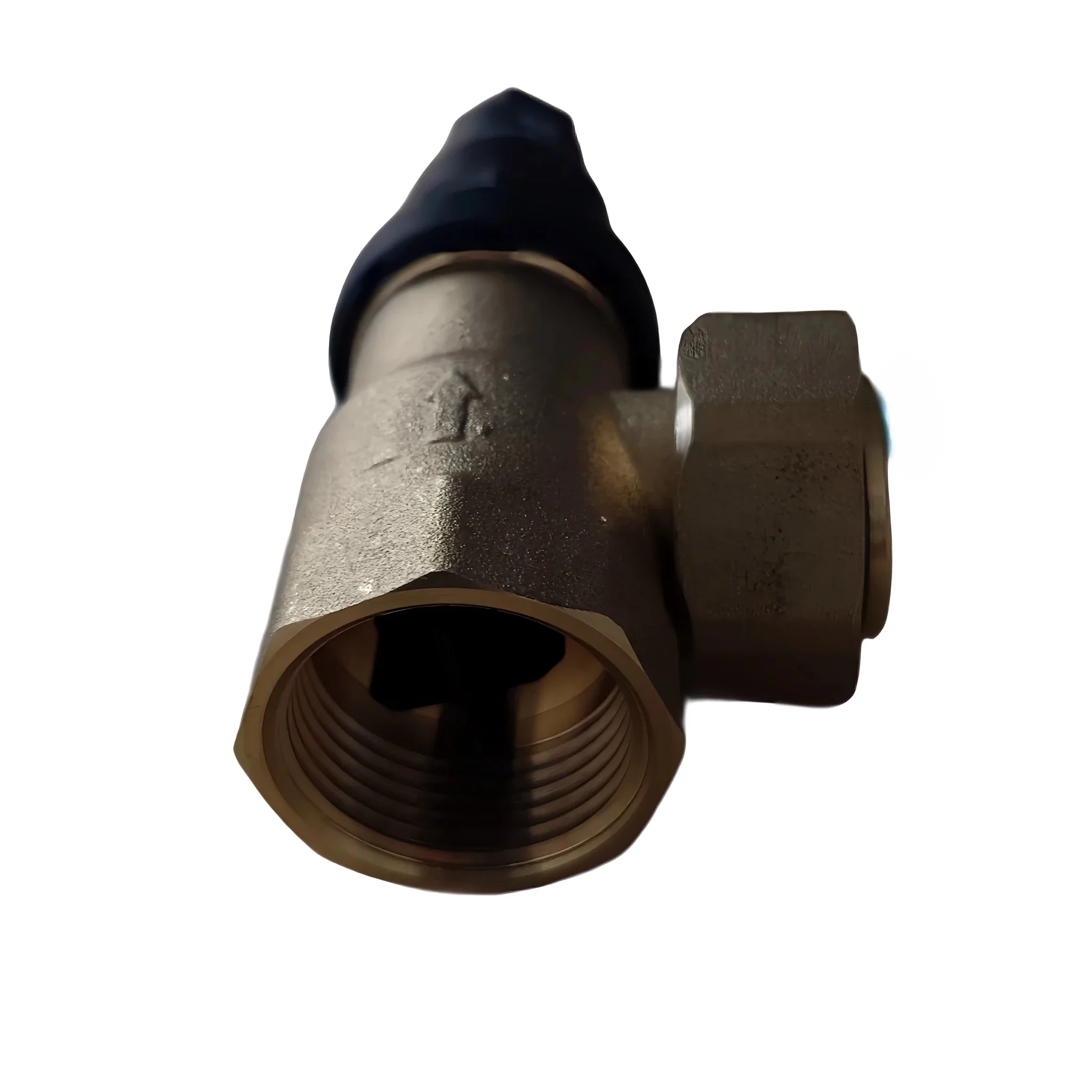

Afriso Differenzdruck-Überströmventil DÜ 3/4" Eckausführung
Afriso Differenzdruck-Überströmventil DÜ 3/4" — Eckausführung
Anwendung
Das Differenzdruck-Überströmventil dient zur Konstanthaltung des Pumpendrucks in geschlossenen Heizungsanlagen nach EN 12828 und reduziert gleichzeitig störende Fließgeräusche. Es sorgt dafür, dass bei wechselnder Ventilstellung und Teillast die Förderhöhe der Umwälzpumpe stabil bleibt.
Besonders geeignet ist die Eckausführung für beengte Einbausituationen, zum Beispiel bei platzbegrenzten Heizkreisverteilern oder in Retrofit-Anwendungen.
Beschreibung
Das Ventil verfügt über ein robustes Gehäuse aus Messing und eine direkt ablesbare Einstellskala. Der Differenzdruck wird bei Volllast der Heizanlage am Ventil eingestellt; reduziert sich der Förderstrom, öffnet das Überströmventil automatisch, um die Pumpenförderhöhe konstant zu halten.
Erhältlich als gerade oder als platzsparende Eckausführung; Anschlüsse: Eingang G¾ Innengewinde, Ausgang mit flachdichtender Verschraubung und Überwurfmutter G¾. Die Einstellbarkeit ist stufenlos zwischen 0,1 und 0,5 bar möglich.
Technische Informationen
Temperatureinsatzbereich: max. 95 °C (kurzzeitig bis 120 °C). Betriebsdruck: max. 6 bar. Differenzdruck stufenlos einstellbar: 0,1 / 0,5 bar. Gehäusematerial: Messing. Anschlüsse: Eingang G¾ Innengewinde, Ausgang Verschraubung flachdichtend mit Überwurfmutter G¾.
Vorteile
Konstante Pumpenleistung und reduzierte Strömungsgeräusche führen zu höherem Komfort und längerer Lebensdauer von Pumpen und Komponenten. Die stufenlose Einstellskala ermöglicht eine präzise Anpassung an die Anlagenanforderungen.
Die Eckausführung spart Platz und erleichtert die Montage in engen Bereichen, ohne Kompromisse bei Funktion oder Zugänglichkeit einzugehen.
Einbau und Montagehinweise
Das Ventil nahe der Umwälzpumpe oder am vorgeschriebenen Bypass montieren, sodass die Einstellskala gut zugänglich bleibt. Bei der Montage auf korrekte Dichtung und Anzugsmomente achten; die flachdichtende Verschraubung gewährleistet eine zuverlässige, Leckage arme Verbindung.
Vor Inbetriebnahme System entlüften und auf Dichtigkeit prüfen. Betriebsdruck und Temperaturgrenzen nicht überschreiten; bei Unsicherheiten Herstellerhinweise und Installationsanleitungen beachten.
Wartung und Pflege
Regelmäßige Sichtprüfung und gelegentliches Nachstellen der Einstellskala reichen meist aus. Vor Wartungsarbeiten Anlage drucklos machen und abkühlen lassen. Verschmutzungen oder Ablagerungen können die Funktion beeinträchtigen; bei Bedarf reinigen oder austauschen.
Einsatzbereiche
Ideal für zentrale Heizungsanlagen in Wohn- und Gewerbeimmobilien, insbesondere dort, wo Pumpendruck stabilisiert und Fließgeräusche minimiert werden sollen. Die kompakte Eckausführung eignet sich zudem für Modernisierungen in beengten Einbausituationen.
Technische Daten
- Temperatureinsatzbereich Max. 95 °C (kurzzeitig 120 °C)
- Betriebsdruck Max. 6 bar
- Differenzdruck Stufenlos einstellbar 0,1/0,5 bar
- Gehäuse Eckausführung
- Material: Messing Anschluss
- Eingang: G¾ Innengewinde
- Ausgang: Verschraubung, flachdichtend mit Überwurfmutter G¾
Lieferumfang
- Afriso Differenzdruck-Überstromventil
- Dichtungsring
- Montageanleitung
